平板百葉
平板百葉介紹
鋁合金中空百葉平板是傳統固定式百葉的升級產品之一。在融入精巧設計之后，除了保留原有百葉的通風性能外，百葉的葉片兼具有可調的旋轉活動功能，使用者可以根據實際使用的需要,在0-105°任意調整葉片角度。中空雙層平板葉片設計，使得鋁合金平板百葉更具遮陽、通風、保溫、密封、防雨、防火、防盜等多種功能。傳動方式可以手動、電動。電動控制可分為開關、遙控、消防聯動、風光雨等控制。
中空平板百葉主體分框架、平板百葉、傳動裝置和驅動系統四個部分。
該產品具有精密性、可靠性特點，適合成品化生產，可水平、立面安裝；用于窗戶、間隔、屋頂及建筑物外遮陽。
平板百葉特點
葉片與連桿之間有密封的左右支架、毛條，完合閉合時，雙層中空結構能保持室內溫度，隔絕室外高溫，葉片全部關閉時室內可以降低噪音，空調制冷亦時可大大節省能源。當葉片調整15-25°時,室外看不到室內,當達到通風效果的同時也具有優良的隱密效果。葉片調整10-45°時,雨水不會飄進室內,葉片關閉時,封閉性好,有效阻隔風塵。百葉具有較好的防盜和抗沖擊功能?？寡趸透g經久耐用，外形結構美觀，對建筑物具有良好的裝飾效果，安裝方便易于清洗等優點。

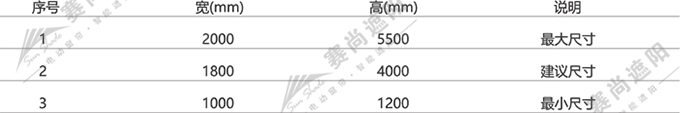

平板百葉應用尺寸
平板百葉結構圖

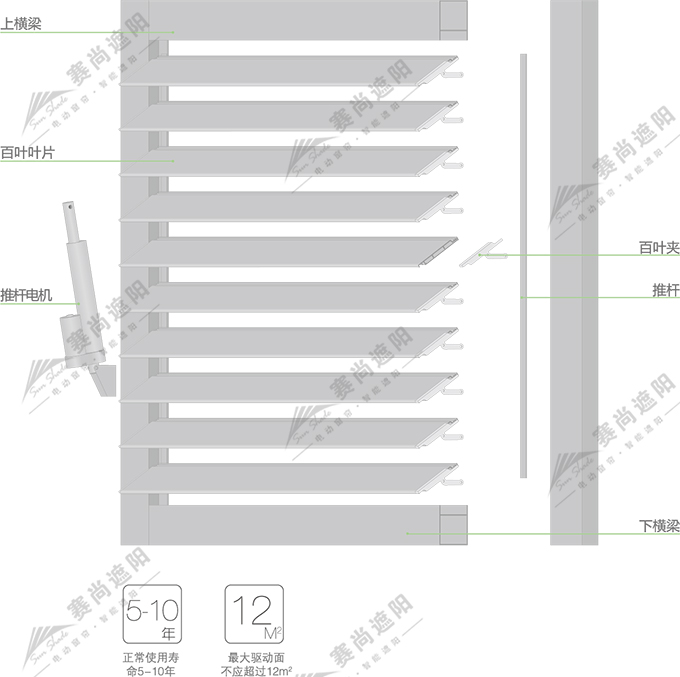

電動平板百葉產品結構圖

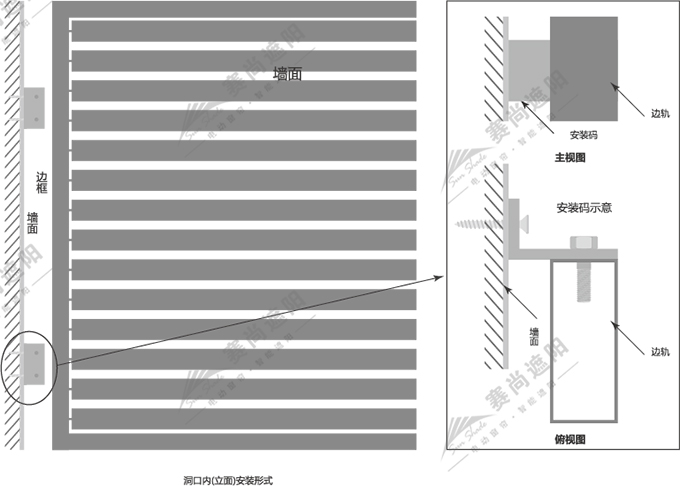

平板百葉安裝方式
平板百葉安裝方式
注：特殊安裝碼規格需根據實際情況確定。

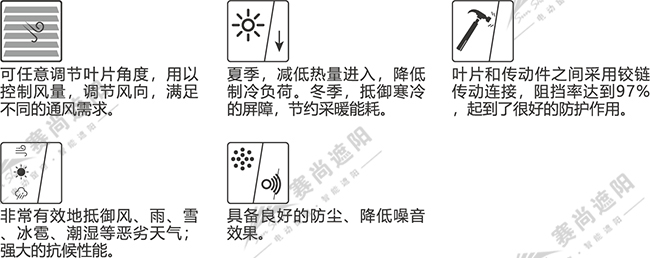

平板百葉功能
平板百葉功能
平板百葉電機選擇
本產品的傳動方式應采用推桿電機。如產品需要配合消防聯動功能。根據驅動面積選擇相應扭力的電機，建議選擇24V推桿電機。根據產品尺寸扭力應不小于25Nm。推薦采用尚飛Rodeo系列或杜亞DJ54系列。

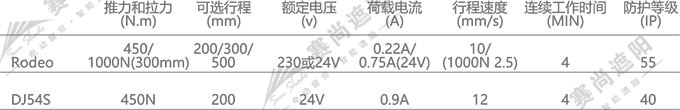

平板百葉推桿電機參數

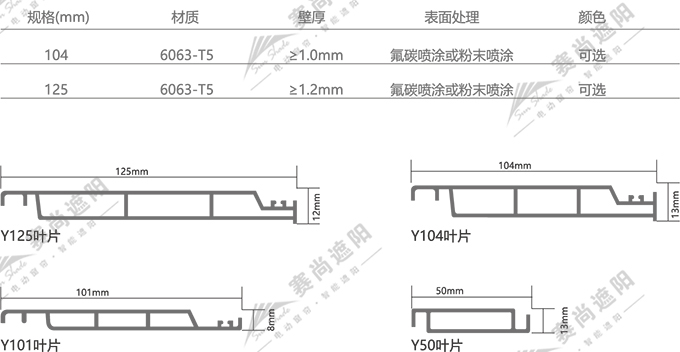

平板百葉葉片選擇
平板百葉常用葉片規格有50mm、101mm、104mm、125mm等?？筛鶕?jù)幕墻分隔及室內光線要求等因素考慮選擇適用規格。
平板百葉技術參數

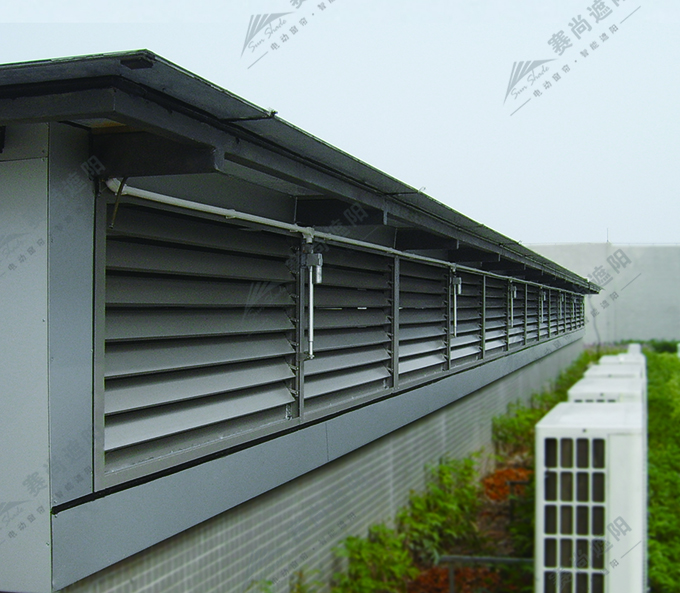

平板百葉實景圖
平板百葉實景圖
